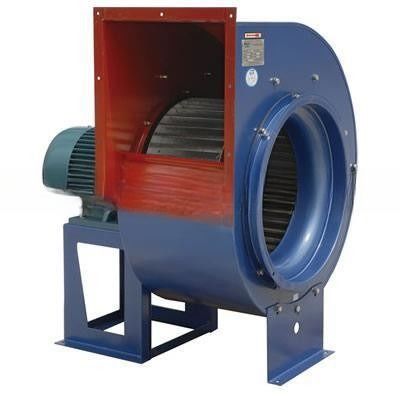

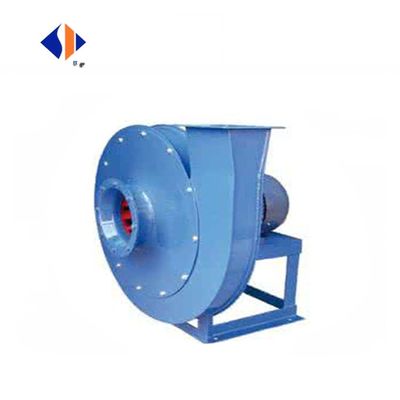

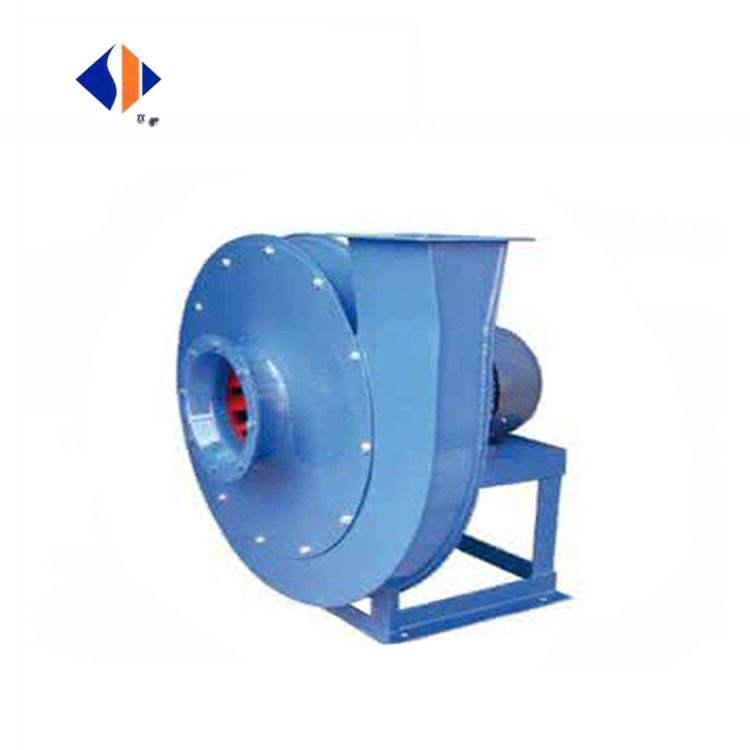

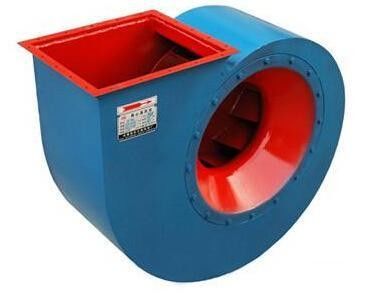

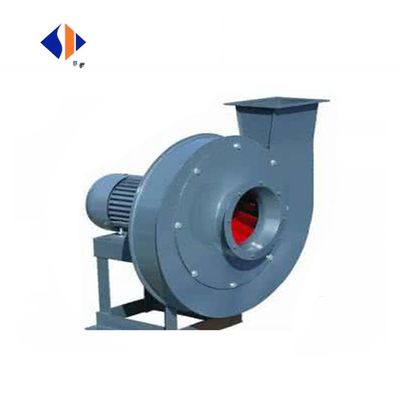

Ventilateurs centrifuges à lame de FRP pour la gestion de la ventilation industrielle

1. Applications

      * Ventilation

Ventilation forcée, ventilation minière, ventilation et séchage des matériaux.

* Refroidissement et dissipation de chaleur

Refroidissement forcé et dissipation de chaleur, refroidissement par refroidisseur de grille de la chaîne de production de ciment, refroidissement et dissipation de chaleur des équipements industriels.

* Purification de l'air et traitement des gaz industriels, système de filtration de l'air, désulfuration des gaz de combustion, dénitrification des gaz de combustion.

* Apport d'air et gaz d'échappement de la chaudière (chaudière au charbon, chaudière à biomasse, incinérateur de déchets, chaudière CFB, chaudière à alimentation Stoker...).

* Air soufflant dans les chaudières industrielles, Air induisant dans les chaudières industrielles, Air primaire dans les chaudières industrielles, Air secondaire dans les chaudières industrielles.

* Désulfuration des gaz des chaudières industrielles, dénitrification des gaz de combustion des chaudières industrielles.

* Fours industriels

Livraison de matériaux du four rotatif Cement, du four rotatif Lime, du four rotatif Nickel Iron, du four rotatif Clay Sand et d'autres four calcinants.

L'incinérateur souffle de l'air, l'incinérateur induit de l'air.

Ventilation des moulins à ciment, des moulins à charbon et autres grands moulins.

* Énergie et électricité

Une centrale thermique, une centrale d'incinération de déchets, une centrale à combustible à base de biomasse, un dispositif de récupération de chaleur des déchets industriels.

* Fusion des métaux

soufflage d'air de frittage des poudres minérales (machine de frittage), four de fusion et four de fonderie, combustion de haut four, injection de charbon de haut four, propulsion et transport de gaz de charbon.

* Livraison de gaz et de matériaux

Distribution d'air général, Distribution d'air à haute température, Distribution de gaz combustibles, Distribution de gaz corrosifs, Distribution de gaz mélangé à des impuretés.

Livraison de poudre de charbon, matériaux de particules/matériaux de poudre/matériaux de fragments/matériaux de fibres.

 2Caractéristiques

      * Peut produire une pression de décharge plus élevée et fonctionner à haute température moyenne, applicable à toutes les conditions industrielles nécessitant le transport de gaz à haute pression et à haute température.

* Peut régler de manière flexible le volume et la pression du ventilateur en fonctionnant par un amortisseur d'air.

* Dans le cas de l'utilisation du système de base, si facile à installer, pas besoin de direction des professionnels.

* Efficacité de transmission plus élevée que celle de la conduite à courroie, beaucoup moins de perte d'énergie du système de ventilation.

* Connexion flexible de l'arbre moteur et de l'arbre de transmission, pas besoin de serrer ou de changer la courroie, peu de travaux d'entretien.

* Méthode de refroidissement du roulement, en choisissant la méthode de refroidissement à l'eau peu coûteuse ou la méthode de refroidissement à l'huile à bonne dispersion thermique en fonction de la température du gaz et des conditions de fonctionnement.Ou l'installation de COOL BOX pour très haute température condition moyenne pour protéger le fonctionnement du système de ventilateur fiable complètement.

* En ce qui concerne le matériau de la roue et de l'arbre principal, nous choisirons l'acier au carbone à haute résistance, l'acier allié faible, l'acier allié résistant aux températures élevées,Acier allié de haute résistance résistant aux températures élevées selon différentes températures moyennes et vitesses de fonctionnement, assurant à la roue et à l'arbre principal une résistance fiable à haute température.

* Peut satisfaire différentes conditions de charge de poussière, de faible charge de poussière à une charge de poussière importante, la dureté de surface de la roue peut atteindre HRC60~70 après traitement spécial,augmentation de la durée de vie de l'impulseur.

* Utilisation d'huile de lubrification liquide, pas besoin d'ouvrir le boîtier du roulement lors du changement ou du remplissage de l'huile de lubrification.Facile d'observer la qualité et le stock de l'huile de lubrification à travers la fenêtre d'inspection sur le corps du boîtier de roulement.

* Réserves d'installation de boîtier pour les capteurs de température et de vibration, peuvent être installées facilement par un dispositif de surveillance du ventilateur.

* Le boîtier de roulement adopte un joint mécanique de type labyrinthe, conception unique de la prévention des déversements de l'intérieur, conception de trou d'aération sur le dessus, commissaire revêtu de graisse d'étanchéité,élimination complète des fuites d'huile dans le boîtier du roulement.

* Sélection d'un moteur d'économie d'énergie à haut rendement du principal fabricant de moteurs chinois (ou requis par le client), de qualité fiable, faible consommation d'énergie.

* La charge du moteur peut être automatiquement réduite lorsque la résistance du débit d'air augmente, pour éviter que le moteur ne se détruise.

* Personnalisation de la conception en fonction des exigences de performance du client et optimisation par la technologie CFD, consommation d'énergie inférieure à celle des mêmes ventilateurs.

* Adoption de la fabrication d'acier au carbone de haute qualité, ou d'acier inoxydable et d'autres matériaux métalliques selon les exigences des clients.

* Fermeture des pièces, bonne étanchéité, sans diminution de la pression de sortie.

* Impélateur de traitement de recuit, éliminant complètement la structure des contraintes internes lors du soudage, assurant l'apparence de l'impulseur ne se produira pas de craquage et de défaut.

3. Structure

      * Type d'impulseur: lame avant

* Mode de conduite: train de propulsion d'accouplement

* Type de système: type d'entrée unique, type de surplomb.

* Type de refroidissement: refroidissement par eau de circulation/refroidissement par huile de circulation forcée.

* Méthodes de lubrification des roulements: lubrification par bain d'huile/lubrification par circulation d'huile

* Composants de base:

Moteur, impulseur, cône de l'impulseur (entrée d'air), boîtier, amortisseur, arbre principal,
Ressort, boîtier de roulement, accouplement de broche, boulon de fondation.

* Composants optionnels:

cadre de base du système, sécurisation de protection, silencieux, compensateur de tuyauterie d'entrée et de sortie,
L'entrée et la sortie de la bride, l'amortisseur, l'actionneur électrique, l'isolateur de choc, le raccordement au diaphragme, le raccordement au fluide,
Couverture de pluie du moteur, capteur de température, capteur de vibration, démarreur, onduleur, moteur électrique spécial,
Système de surveillance, système de lubrification, réservoir de lubrification...

Modèle de produit

les voies du rotor

On peut le diviser en levo-rotation (LG) et en dextrogyrotation.la rotation de la roue dans le sens des aiguilles d'une montre est appelée souffleur d'air de dextrorationLa poulie de ceinture peut contrôler les virages, elle n'est donc pas limitée par la direction.

4. Performance

Les données suivantes ne sont qu'une partie des performances de notre produit.

Si vous ne trouvez pas les données dont vous avez besoin, veuillez nous envoyer vos exigences de performance,

Nous vous fournirons un service de conception personnalisé.
