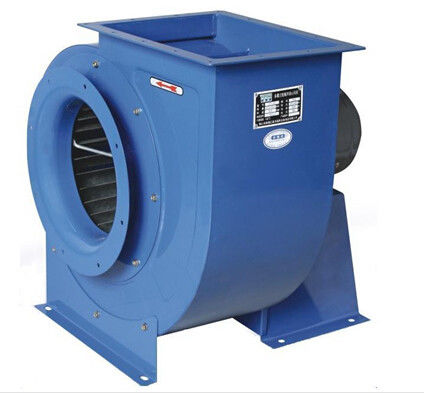

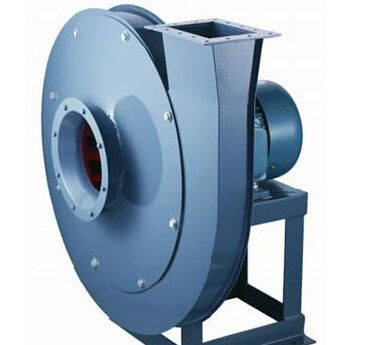

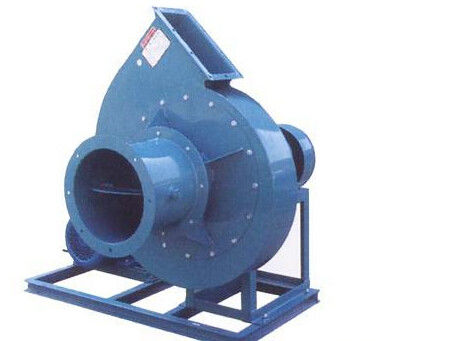

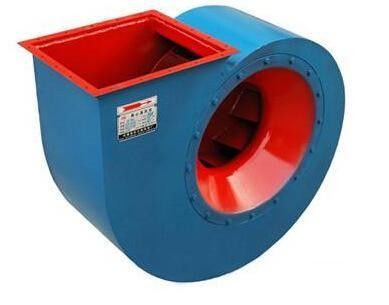

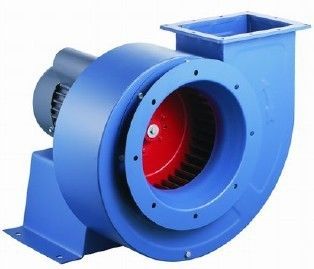

Propulseur de ventilateur centrifuge pour 50 HZ avant vers l'arrière lames courbes de ventilation d'échappement

1. Candidatures

     * Ventiler

Ventilation forcée, Ventilation des mines, Ventilation et séchage des matériaux.

* Refroidissement et dissipation thermique

Refroidissement forcé et dissipation thermique, refroidissement du refroidisseur de grille de la ligne de production de ciment, refroidissement et dissipation thermique des équipements industriels.

* Purification de l'air et traitement des gaz résiduaires industriels, Système de filtration de l'air, Désulfuration des fumées, Dénitrification des fumées.

* Alimentation et évacuation d'air de la chaudière (Chaudière à charbon, Chaudière biomasse, Incinérateur de déchets, Chaudière CFB, Chaudière d'alimentation Stoker…).

* Air soufflé de chaudière industrielle, air induisant de chaudière industrielle, air primaire de chaudière industrielle, air secondaire de chaudière industrielle.

* Désulfuration des gaz résiduaires de chaudières industrielles, dénitrification des gaz de combustion de chaudières industrielles.

* Fours industriels

Livraison de matériaux du four rotatif à ciment, du four rotatif à chaux, du four rotatif à fer nickel, du four rotatif à sable d'argile et d'autres fours de calcination divers.

Incinérateur de déchets soufflant de l'air, incinérateur de déchets induisant de l'air.

Ventilation du broyeur à ciment, du broyeur à charbon et d'autres grands systèmes de broyage.

* Énergie et puissance

Centrale thermique, centrale d'incinération des déchets, centrale à combustible biomasse, dispositif de récupération de chaleur des déchets industriels.

* Fusion de métaux

Soufflage d'air pour le frittage de poudre minérale (machine de frittage), four de fusion et four de fonderie, combustion de haut fourneau, injection de charbon de haut fourneau, suralimentation et transport de gaz de houille.

* Livraison de gaz et de matériaux

Distribution d'air générale, distribution d'air à haute température, distribution de gaz combustible, distribution de gaz corrosif, distribution de gaz mélangé à des impuretés.

Livraison de poudre de charbon, de matériaux particulaires/matériaux en poudre/matériaux fragmentés/matériaux fibreux.

 2. Caractéristiques

     * Peut produire une pression de décharge plus élevée et fonctionner dans des conditions de température moyenne élevée, applicable à toute condition industrielle nécessitant le transport de gaz à haute pression et à haute température.

* Peut ajuster de manière flexible le volume et la pression du ventilateur lors du fonctionnement grâce au registre d'air.Peut également ajuster la pression et le volume du ventilateur en modifiant la vitesse du ventilateur via un moteur à fréquence variable correspondant.

* Dans le cas de l'utilisation d'une base de système, si facile à installer, pas besoin de direction professionnelle.

* Efficacité de transmission supérieure à celle de l'entraînement par courroie, perte d'énergie beaucoup plus faible du système de ventilateur.

* Connexion flexible pour l'arbre moteur et l'arbre de transmission, pas besoin de tendre ou de changer la courroie, peu de travaux d'entretien.

* Méthode de refroidissement du roulement, en choisissant une méthode de refroidissement par eau à faible coût ou une bonne méthode de refroidissement de l'huile par dispersion thermique en fonction de la température du gaz et des conditions de fonctionnement.Ou installez BOX COOL pour des conditions de milieu à très haute température afin de protéger complètement le fonctionnement du système de ventilateur.

* En ce qui concerne le matériau de la turbine et de l'arbre principal, nous choisirons de l'acier au carbone à haute résistance, de l'acier faiblement allié, de l'acier allié résistant aux hautes températures, de l'acier allié à haute résistance résistant aux hautes températures en fonction des différentes températures moyennes et de la vitesse de fonctionnement, assurant ainsi la turbine et l'arbre principal. gardant une résistance fiable à haute température.

* Peut satisfaire différentes conditions de charge de poussière, allant d'une faible charge de poussière à une bonne charge de poussière, la dureté de surface de la roue peut atteindre HRC60 ~ 70 après un traitement spécial, prolongeant considérablement la durée de vie de la roue.

* En utilisant de l'huile lubrifiante liquide, pas besoin d'ouvrir le boîtier de roulement lors du changement ou du remplissage d'huile lubrifiante.Il est facile d'observer la qualité et le stock de l'huile lubrifiante grâce à la fenêtre d'inspection située sur le corps du boîtier de roulement.

* Le boîtier de roulement réserve un lieu d'installation pour les capteurs de température et de vibration, peut installer facilement un dispositif de surveillance du fonctionnement du ventilateur.

* Le boîtier de roulement adopte un joint mécanique de type labyrinthe, une conception unique de prévention des déversements de l'intérieur, une conception de trou d'aération sur le dessus, une commissure recouverte de graisse d'étanchéité, éliminant complètement les fuites d'huile du boîtier de roulement.

* Sélection d'un moteur à économie d'énergie à haut rendement du principal fabricant de moteurs chinois (ou client requis), qualité fiable, faible consommation d'énergie.

* La charge du moteur peut être automatiquement réduite lorsque la résistance au flux d'air augmente, pour empêcher la destruction du moteur.

* Personnalisation de la conception en fonction des exigences de performance du client et optimisation grâce à la technologie CFD, consommation d'énergie inférieure à celle des mêmes ventilateurs.

* Adopter une fabrication d'acier au carbone de haute qualité, ou d'acier inoxydable et d'autres matériaux métalliques selon les exigences des clients.

* Ajustement serré des pièces, bonne étanchéité, garantissant aucune réduction de la pression de sortie.

* Turbine de traitement de recuit, éliminant complètement la structure des contraintes internes lors du soudage, garantissant que l'apparence de la turbine ne se produira pas de fuites et de défauts.

3. Structure

     * Type de turbine : lame avant

* Mode de conduite : couplage de la transmission

* Type de système : type à entrée unique, type en surplomb.

* Type de refroidissement : refroidissement par eau en circulation/refroidissement de l'huile à circulation forcée.

* Méthodes de lubrification des roulements : lubrification par bain d'huile/lubrification par circulation d'huile

* Composants de base:

Moteur, turbine, cône de turbine (entrée d'air), boîtier, amortisseur, arbre principal,
Roulement, boîtier de roulement, accouplement à broches, boulon de fondation.

* Composants optionnels :

Châssis de base du système, écran de protection, silencieux, compensateur de pipeline d'entrée et de sortie,
Bride d'entrée et de sortie, amortisseur, actionneur électrique, isolateur de choc, couplage à membrane, couplage fluide,
Housse de protection contre la pluie du moteur, Sonde de température, Sonde de vibration, Démarreur progressif, Onduleur, Moteur électrique spécial,
Instrument de surveillance du système, système de lubrification, réservoir de lubrification aérien...

Modèle de produit

voies de rotor

il peut être divisé en la manière de rotation de lévo-rotation (LG) et de remorquage dextrogyrotation. Il faut considérer directement les machines électriques, la rotation de la turbine dans le sens des aiguilles d'une montre est appelée le ventilateur d'air de dextroratation, et la rotation dans le sens inverse des aiguilles d'une montre est appelée l'air de rotation levogy ventilateur. La poulie à courroie peut contrôler les virages, elle n'est donc pas limitée par la direction.

4. Performances

Les données suivantes ne représentent qu'une partie des performances de notre produit.

Si vous ne trouvez pas les données dont vous avez besoin, veuillez nous envoyer vos exigences de performances,

nous vous fournirons un service de conception personnalisé.
